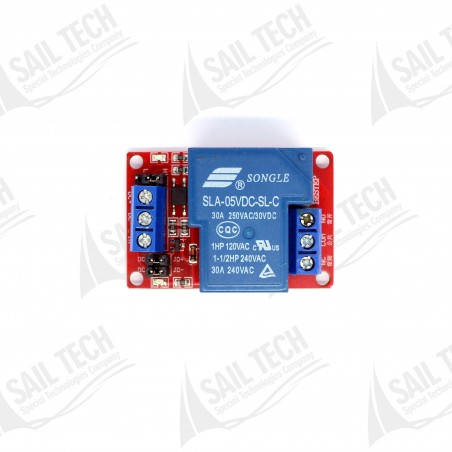

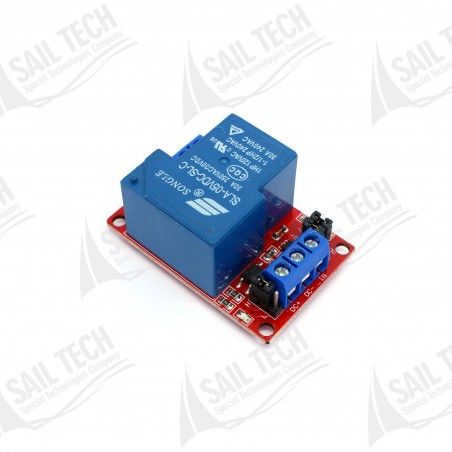

5v 30a 1 Kanal Röle, çip optokuplör izolasyonuna, güçlü driver kabiliyetine, stabil performansa, 30a röleye ve 5mA tetikleme akımına sahip bir röle modülüdür.

Maksimum yük normalde açık arayüzdür: AC 250V / 30A, DC 30V / 30A;

• Modül çalışma voltajı: 5V
• Jumper tarafından yüksek seviye veya düşük seviye tetikleyici ayarlanabilir.
• Bozulmaya dayanıklı tasarımı sayesinde kontrol hattı kesilse bile röle çalışmaz.
• Güç gösterge ışığı: Yeşil, röle durum gösterge ışığı: Kırmızıdır.
• Arayüz tasarımı kullanıcı dostudur. Tüm arabirimler doğrudan terminaller aracılığıyla bağlanabilir, bu nedenle çok pratiktir.

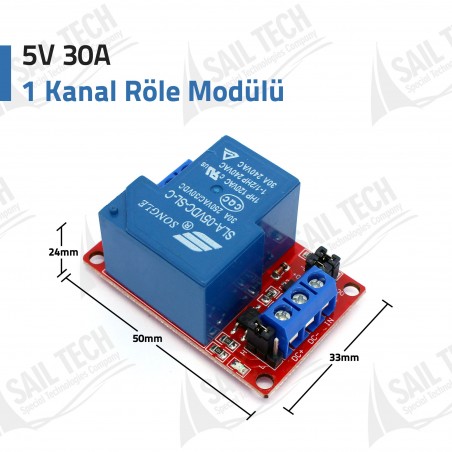

• Modül boyutları: 50 mm x 33 mm x 24 mm (uzunluk * genişlik * yükseklik)
• Ürün net ağırlığı: 36g
• Röle voltajı: 5V
• Çalışma Akımı: 5 mA
• Maksimum akım: 190 mA
• Tetikleme akımı: 2-4 mA

5V 30A 1 Kanal Röle Modül Arayüz Özellikleri:

1. DC +: DC güç kaynağı pozitif kutup
2. DC-: DC güç kaynağı negatif kutup
3. IN: sinyal tetikleme pimi
4. JD +: röle kontrol gerilimi pozitif
5. JD-: röle kontrol gerilimi negatif
6. DC + ve JD + jumper kapağı ile kısaltılmış, DC ve JD-jumper kapağı ile kısaltılmış, tetik terminali ve röle kontrol terminali arasındaki aynı voltajdır.
7. Yüksek ve düşük seviye tetik modu seçimi. Jumper ve L pin bağlantısı, pin düşük seviye tetikleyici Jumper ve H pin bağlantısıdır, pin yüksek seviye tetikleyicidir.
8. Normalde kapalı pin (NC): röle normalde kapalı pin
9. Ortak pin (COM): röle ortak pin
10. Normalde açılan pin (NO): röle normalde açılan pin

Paket içeriği:

• 1 x 1 Kanal 5V Röle Modülü
