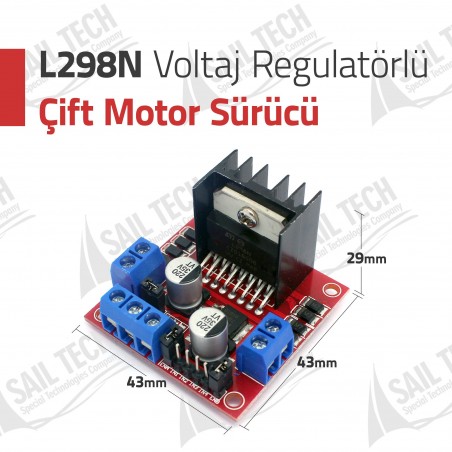

24V'a kadar olan motorları sürmek için hazırlanmış olan bu motor sürücü kartı, iki kanallıdır ve kanal başına 2A akım vermektedir.

Kart üzerinde L298N motor sürücü entegresi kullanılmıştır. Sumo, mini sumo, çizgi izleyen robotlarda ve çok çeşitli motor kontrol uygulamalarında kullanılabilir.

Özellikleri:

• Birbirinden bağımsız olarak iki ayrı motoru kontrol edebilir.
• Kanal başına 2A akım verebilmektedir.
• Dahili regülatöre sahiptir.
• Yüksek sıcaklık ve kısa devre korumasına sahiptir.
• Motor dönüş yönüne göre yanan ledler mevcuttur.
• Kart üzerinde dahili soğutucu vardır.
• Akım okuma (current sense) pinleri dışa verilmiş haldedir.
• Kartın 4 yanında istenilen yüzeye sabitleyebileceğiniz 4 adet vida deliği bulunmaktadır.

Pin Bağlantıları:

• ENA: Sol motor kanalını aktif etme pini
• IN1: Sol motor 1. girişi
• IN2: Sol motor 2. girişi
• IN3: Sağ motor 1. girişi
• IN4: Sağ motor 2. girişi
• ENB: Sağ motor kanalını aktif etme pini
• MotorA: Sol motor çıkışı
• MotorB: Sağ motor çıkışı
• VCC: Besleme voltaj girişi(4.8V-24V)
• GND: Toprak bağlantısı
• 5V: 5V çıkışı
