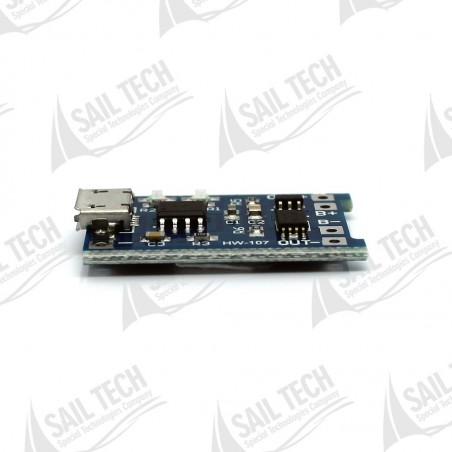

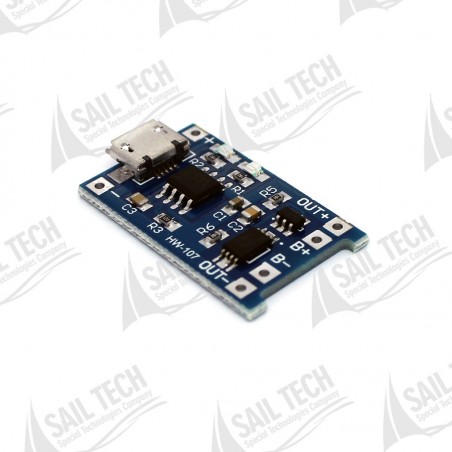

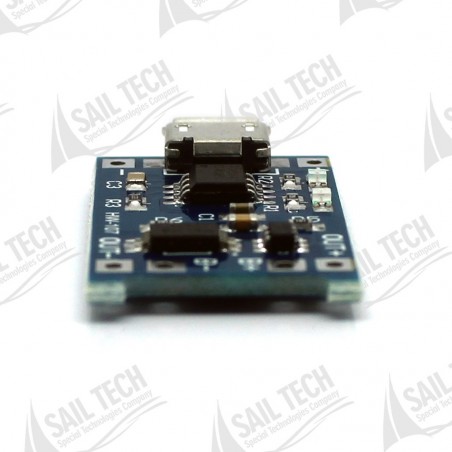

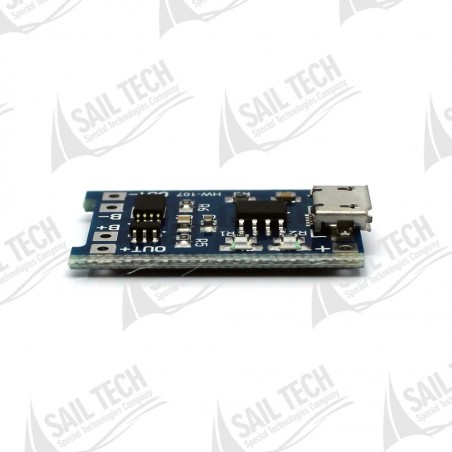

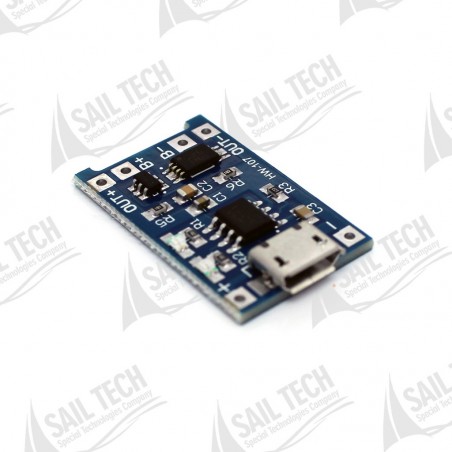

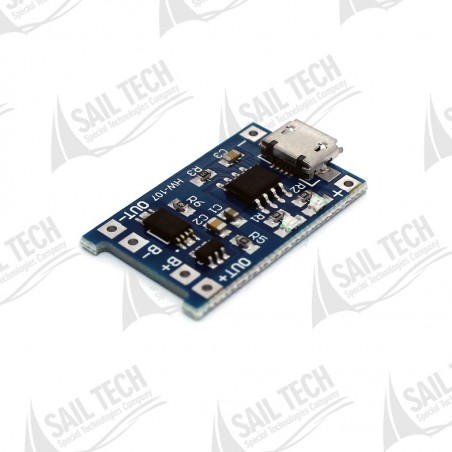

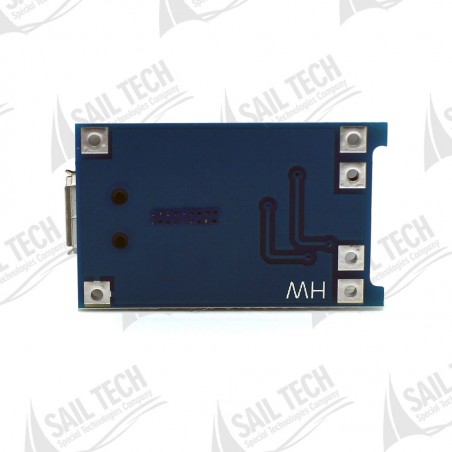

TP4056 5V 1A Korumalı Lipo Pil Şarj Modülü

Modül, TP4056 lipo şarj çipi ile üretilmiştir. 1 hücreli lityum pilleri şarj edebilir veya paralel bağlı pilleri şarj edebilir. TP4056, basit devre yapısı, iyi koruma özelliği sayesinde hassas şarj yapabilmektedir. Bu modül tamamıyla otomatik şarj mekanizmasına sahiptir. SMD malzemelerden üretilmiştir.

Modül self-regulation current (otokontrol) yeteneğine sahiptir. 100mA ile 1000mA arasında şarj etme imkânı sağlar. Şarj akımı 1A olarak ayarlanmıştır. Dilerseniz direnç değişimi ile akım değerini değiştirebilirsiniz.

Modül besleme voltajını, kart üzerindeki besleme giriş pedlerinden ya da micro usb’den alır. Test akımı giriş tarafından ölçülebilir. Şarj akımı pil kapasitesinin 0.37’si kadar olmalıdır. 1A’lik bir pil 0,4A ile şarj edilmesi uygundur. Daha kısa sürede yüksek akımlar ile şarj edilmesi pile zarar verebileceğinden tavsiye edilmez.

Besleme ve pil bağlantılarında kullanılacak tellerin kaliteli olması gerekir. Kalitesiz kablolar göstereceği direnç sebebiyle şarj akımını etkileyecektir.

Şarj sırasında kırmızı LED, şarj bittiğinde ise yeşil gösterge ledi yanar ve şarj bitmiş olduğu anlaşılır.

Şarj voltajı 5V üzerinde olmamalıdır. 5V üzerine çıkacak besleme voltajı ısıya sebep olur. Bu da şarj akımının azalmasına sebep olur. 60 derecelik entegre sıcaklığı normaldir.

Şarj metodu: CCCV [Constant Current-Constant Voltage (Sabit Akım – Sabit Gerilim)]

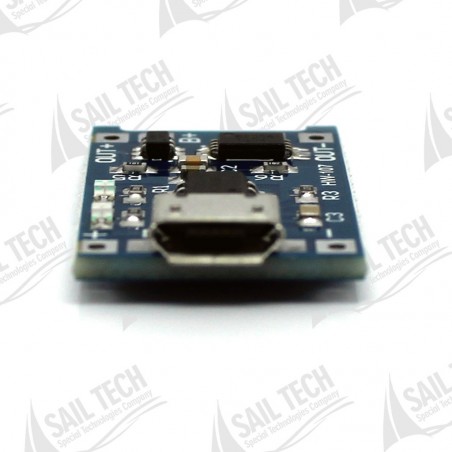

Micro USB port

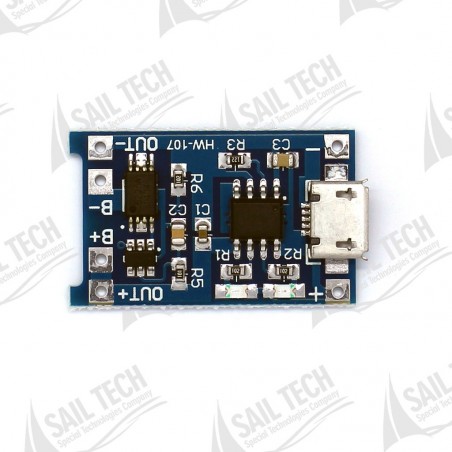

Harici input besleme padleri (IN + ve IN-)

5V Giriş voltajı

4.2V şarj voltajı

-10'C-85'C Çalışma sıcaklığı

Şarj akımı 1000mA (Direnç değişimi ile 100-1000mAh arasında değiştirilebilir. )

%1.5 şarj hassasiyeti

Yeşil şarj bitti ledi.

Kırmızı şarj sürüyor ledi.

Ters bağlantı Koruması: Evet

Koruma entegresi: S8205A

Aşırı deşarj koruma gerilimi: 2.5V

Aşırı akım koruması: 3A

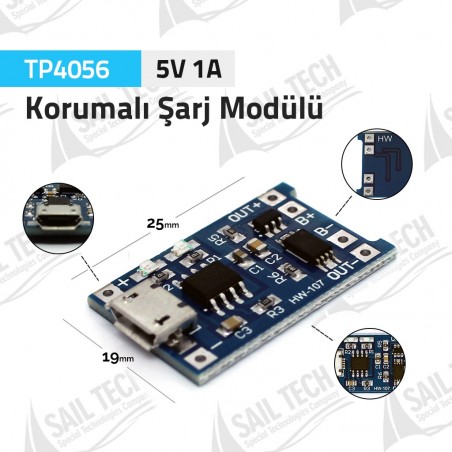

Kart ölçüleri: 25-19-10mm
